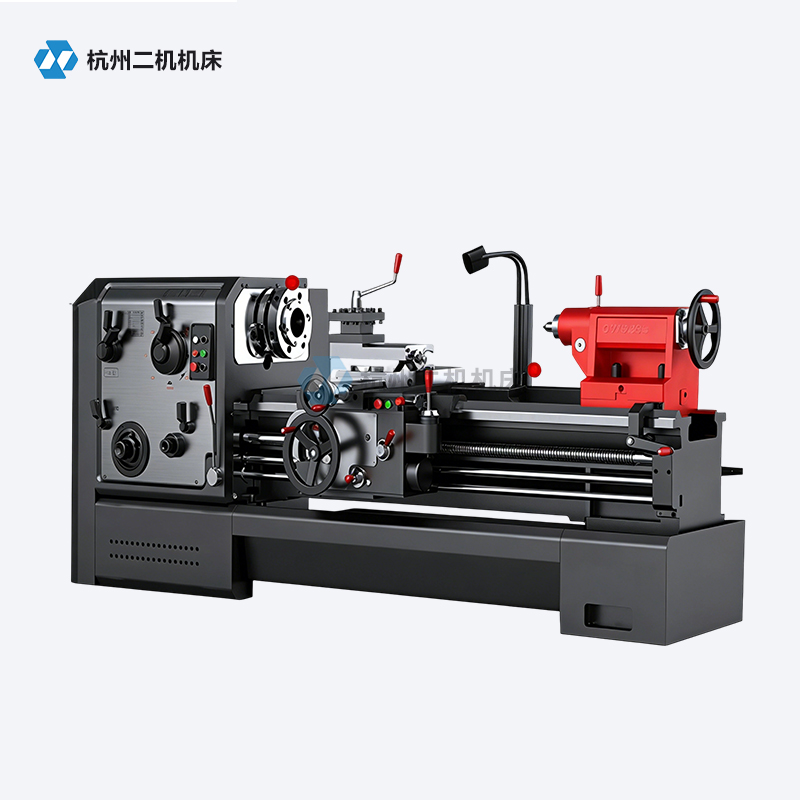

CW6163普通车床
- 0.00

  0.00

商品信息

商品描述

机械变速 / 进给：主轴转速、走刀量通过齿轮箱换挡调节，档位固定，无级调节少；
刚性较好，结构简单耐用、故障率低、维修保养便宜、配件通用易得。
主打回转体零件：可车外圆、内孔、端面、锥面、圆弧、公 / 英制螺纹、切槽、切断、钻孔、铰孔等；
适配单件、小批量、修配、异形非标工件加工，灵活度极高，现场微调方便。

技术参数：

项目	单位	CW6163B/C
项目	单位	CW6263B/C
床身上回转直径	mm	630
刀架上回转直径	mm	350
工件长度	mm	750,1500,2000,
工件长度	mm	3000-15000
马鞍槽内回转直径/有效宽度	mm	800/300
主轴通孔直径和轴头型式	mm	φ105；D11(B系列） φ130；D11(C系列）
主轴通孔前端锥体和顶尖锥度	mm	φ120(B系列） φ140(C系列）莫氏5号
主轴转速级数和范围	r/min	18种7.5-1000(B系列）
主轴转速级数和范围	r/min	18种8.5-800(C系列）
纵进给量级数和范围	mm/r	64种0.05-24.3
范围1：1	mm/r	0.1-1.52
范围16：1	mm/r	1.6-24.3
用交换齿轮微量进给范围	mm/r	0.05-0.76
横向进给量与纵进给量的比率
床鞍快移速度	mm/min	4000
机床丝杠螺距	mm	12(公制）1/2"（英制）
公制螺纹种数、范围	mm	50种 1-240
公制螺纹种数、范围	mm	（另有14种非标螺纹）
英制螺纹种数、范围		26种 14-1 t.p.i
模数螺纹种数、范围	mm	53种 0.5-120
径节螺纹种数、范围		24种 28-1 DP
下刀架横向行程	mm	315
上刀架行程	mm	200
尾座套筒行程	mm	250
尾座套筒锥度		莫氏5号
床身导轨宽度及淬火硬度	mm	550RC52
主电机功率	kW	11
快速电机功率	kW	1.1
冷却泵电机功率	w	90
机床宽度×高度/包装宽度×高度	mm	1380×1450
		×1720×1710
		1380×1770/
		(CW6180Q)
		1440×1835/
		1800×2340
		(CW6193系列）
机床长度/包装箱长度
工件长度
750	mm	2890/3440
1500	mm	3690/4240
2000	mm	4070/
3000	mm	5190/5740
4000	mm	6120/6640
5000	mm	7200/7750
机床净重
工件长度
750	mm	3400/4400
1500	mm	3700/4700
2000	mm	4200/
3000	mm	4700/5900
4000	mm	5800/7700
5000	mm	6800/8800
床身宽度	mm	550
承重	kg	2000
